API 6A Supapă de poartă vs. Valva de poartă API 6D: compararea performanței a două standarde de supapă

Valvele joacă un rol critic în sistemele de conducte industriale, în special în medii de înaltă presiune, cum ar fi petrolul și gazul. Performanța și fiabilitatea unei supape afectează direct stabilitatea întregului sistem de producție. API 6a Valva de poartă și API 6D sunt două standarde de supapă utilizate pe scară largă, fiecare aplicată în industrii diferite: API 6A este de obicei utilizat în industria petrolului și a gazelor, în timp ce API 6D este utilizată în sistemele generale de conducte industriale. Deși aceste două supape se suprapun în anumite zone, acestea au standarde de proiectare distincte, intervale de aplicații și cerințe de performanță.

1. Standarde și certificări

Prezentare generală a standardului API 6A

Standardul API 6A, dezvoltat de American Petroleum Institute (API), este destinat în principal utilizării în industria petrolului și a gazelor, în special în condiții de înaltă presiune și extremă. Supapele API 6A sunt concepute pentru a rezista la presiunile extrem de mari și condițiile complexe întâlnite în timpul operațiunilor de foraj și producție și trebuie să îndeplinească o serie de cerințe riguroase de siguranță și performanță. Aceste supape sunt utilizate de obicei în sistemele de arbori de Crăciun, în platformele offshore și în alte medii de înaltă presiune, la temperatură ridicată, cu apă adâncă și la rece extremă.

Prezentare generală a standardului API 6D

În schimb, standardul API 6D se aplică valvelor utilizate în conductele de transport cu fluide. Are un domeniu de aplicare mai larg, care acoperă transportul de petrol, gaze, apă, substanțe chimice și alte fluide industriale generale. Obiectivul supapelor API 6D este de a asigura etanșarea și durabilitatea strânse în timpul funcționării pe termen lung în sistemele regulate de conducte industriale. Valvele API 6D sunt utilizate în mod obișnuit în sistemele de conducte pentru gaze naturale, petrol și petrochimice.

2. Proiectarea presiunii și a intervalului de temperatură

API 6A Proiectare a supapei

Supapele API 6A sunt de obicei concepute pentru a rezista la presiuni de funcționare foarte mari, cu presiuni care pot ajunge 20.000 psi . Aceste supape sunt ideale pentru operațiunile de foraj petrolier și platformele offshore, unde presiunile depășesc adesea nivelurile standard, necesitând o atenție specială asupra performanței de etanșare și integrității structurale.

• Interval de presiune : Până la 20.000 psi .
• Interval de temperatură : De obicei din -46 ° C până la 121 ° C. , făcându-le potrivite pentru medii extreme, cum ar fi condițiile arctice reci sau operațiunile de mare adâncime.

API 6d Valve Design

Comparativ cu API 6A, presiunea de proiectare a supapelor API 6D este mai mică, de obicei variind de la 1.500 psi până la 2.500 psi , deși unele versiuni de înaltă presiune pot obține calificări mai mari. Cu toate acestea, aceste supape nu sunt potrivite pentru medii extreme. Intervalul de temperatură pentru supapele API 6D se încadrează de obicei între -29 ° C și 121 ° C. , făcându -le potrivite pentru sisteme de conducte industriale obișnuite.

• Interval de presiune : De obicei din 1.500 psi până la 2.500 psi .
• Interval de temperatură : Potrivit pentru -29 ° C până la 121 ° C. Condiții de operare.

3. Structura și funcția

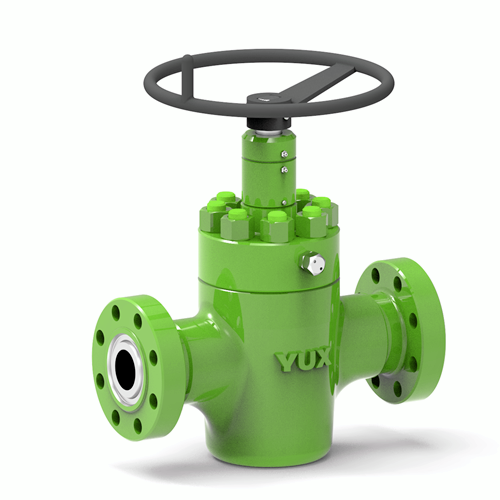

Structura valvelor API 6a

Supapele API 6A sunt proiectate pentru condiții de lucru cu flux ridicat, de înaltă presiune și extremă de muncă. De obicei, prezintă un design complet pentru a reduce la minimum rezistența la flux, ceea ce este deosebit de important în aplicațiile de înaltă presiune. Materialele utilizate pentru supapele API 6A sunt selectate riguros pentru rezistența lor la coroziune, toleranța la temperatură ridicată și rezistența la presiune înaltă, asigurându-se că valvele funcționează în mod fiabil în condiții dure.

• Caracteristici de structură : Design complet, materiale de înaltă rezistență.
• Funcții funcții : Utilizat în principal pentru controlul fluxului de fluid (On/Off) în medii de înaltă presiune, cu accent pe etanșarea și fiabilitatea strânsă.

Structura supapelor API 6D

Supapele API 6D sunt proiectate pentru a fi mai standardizate, potrivite pentru utilizare în sistemele de conducte industriale obișnuite. De obicei, sunt mai simple în structură și includ tipuri precum supapele cu bilă și supapele de poartă. Proiectarea supapelor API 6D subliniază stabilitatea controlului fluxului și performanța de etanșare pe termen lung, ceea ce le face ideale pentru aplicații industriale generale.

• Caracteristici de structură : Proiectare standardizată, potrivită pentru sistemele generale de conducte.
• Funcții funcții : Utilizat în principal pentru controlul debitului (pornit/oprit) în conductele tipice de transport cu fluide, adecvate pentru mediile industriale normale.

4. Media aplicabilă

Media pentru API 6A

Supapele API 6A sunt utilizate în general pentru manipularea mediilor fluide complexe, complexe, precum petrol și gaze naturale. Aceste fluide sunt adesea însoțite de presiuni ridicate, temperaturi ridicate și particule potențial abrazive. Prin urmare, supapele API 6A trebuie să fie capabile să mențină garnituri strânse, rezistență la coroziune și rezistență la uzură în aceste condiții extreme. Acestea sunt utilizate pe scară largă în forajul petrolier, operațiunile de producție și explorarea petrolului și a gazului adânc.

Media pentru API 6D

În comparație, supapele API 6D au o gamă mai largă de fluide aplicabile, inclusiv petrol, gaze naturale, apă și substanțe chimice. Deși cerințele de presiune și etanșare sunt mai mici decât cele pentru supapele API 6A, valvele API 6D trebuie să asigure încă un control stabil al mediului fluid în timpul funcționării pe termen lung. Aceste supape sunt utilizate pe scară largă în sistemele de conducte pentru transportul petrolului, gazelor și apei în aplicații industriale tipice.

5. Instalare și întreținere

Instalarea și întreținerea API 6A

Deoarece supapele API 6A sunt adesea utilizate în medii de apă adâncă și de înaltă presiune, instalarea tinde să fie mai complexă. Trebuie avut grijă specială pentru a asigura etanșarea strânsă în timpul instalării, iar supapele trebuie să fie supuse testării stricte a presiunii după instalare. Datorită condițiilor de funcționare extreme, sunt necesare înlocuiri periodice de întreținere și componente pentru a se asigura că supapa rămâne în condiții de lucru optime.

Instalarea și întreținerea API 6D

În schimb, supapele API 6D sunt mai simple de instalat și întreținut. Acestea sunt proiectate pentru a fi utilizate în sistemele de conducte standard, iar instalarea necesită de obicei să se asigure că supapa se potrivește cu configurația conductelor. În timpul funcționării, verificările periodice ale performanței de etanșare a valvei și funcției operaționale sunt în general suficiente pentru întreținere.

6. Comparația costurilor

Costul API 6A

Datorită materialelor de înaltă rezistență, a proceselor de fabricație de precizie și a considerațiilor de proiectare pentru condițiile extreme de presiune și temperatură, costul de producție al supapelor API 6A este relativ mare. În timp ce aceste supape sunt esențiale pentru aplicații de înaltă performanță, costul lor mai mare poate avea impact asupra bugetului general al proiectelor.

Costul API 6D

În schimb, supapele API 6D sunt mai economice. Proiectarea lor standardizată și procesul de fabricație mai simplu au ca rezultat un cost de producție mai mic. Aceste supape sunt ideale pentru aplicații la scară largă, unde eficiența costurilor este o considerație semnificativă.

7. Tabel de comparare a performanței
